Prácticas con protoboard y resistencias

Vamos a elegir 8 resistencias de las cajas. 4 de un valor y 4 de otro valor.

Calculamos el valor teórico de las resistencias, según su código de colores.

Para esta práctica usaremos las placas arduino, pero solo la parte de protoboard.

Haremos los siguientes montajes en la protoboard. Las medidas las haremos con el polímetro :

• Ponemos 4 resistencias iguales en serie. Medimos el valor total
• Ponemos las otras 4 resistencias iguales en serie. Medimos el valor total
• Ponemos dos resistencias iguales en paralelo. Medimos el valor total.
• Ponemos las otras dos resistencias iguales en paralelo. Medimos el valor total.

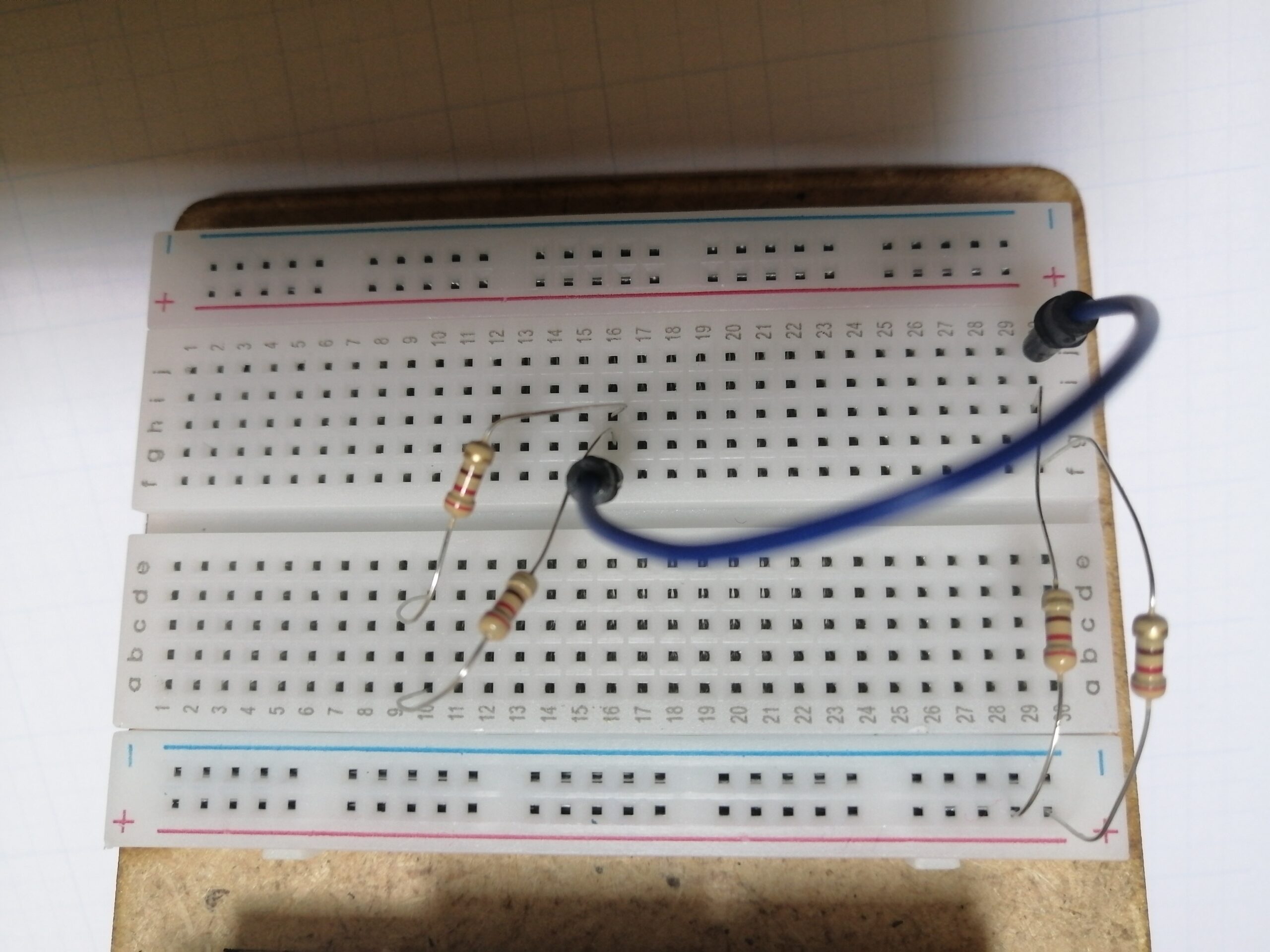

• Ponemos dos resistencias iguales en paralelo y otras dos en paralelo conectadas en serie con las anteriores. Medimos el valor total ¿Cuánto debería dar? mira la foto debajo si no te ha salido

Intenta realizar los puntos tres y cuatro con dos potenciómetros ¿Qué observas?
